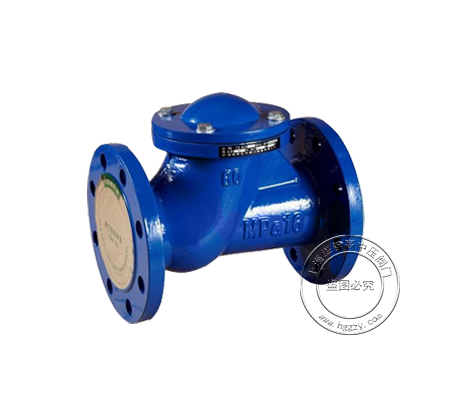

球型止回閥

產品簡介：

滑道滾球止回閥，采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥瓣內的整體式滑道上作上滾動，從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%，水平或垂直安裝均可，可用于水冷、熱水、工業及生活污水管網，更適合潛水排污泵。

工作介質：水及弱腐蝕性液體

工作溫度：0°C~80°C

主體材料：球墨鑄鐵

公稱壓力：1.0~1.6MPA

試驗標準：GB/T 13927 AP1598

詳細介紹
下載文檔

性能特點 Property and Features

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8

2、體積小、重量輕、其重量只有傳統微阻緩閉止回閥的1/4~1/20

3、閥瓣關閉快速，水錘壓力小

4、水平或垂直管道均可使用，安裝方便

5、流道通暢、流體阻力小

6、動作靈敏、密封性能好

7、閥瓣行程短、關閥沖擊力小

8、使用壽命長、可靠性高

主要技術參數 Main Technical Parameters

公稱壓力	公稱通徑	適用溫度	適用介質	法蘭標準	試驗標準
1.0~1.6MPa	50~350mm	0~80°C	水及弱腐蝕性液體	GB/T 17241.6 GB/T 9113	GB/T 13927 AP1598

主要零部件材料 Main Parts and Components

零件名稱	材料
閥體	球墨鑄鐵
閥蓋	球墨鑄鐵
閥瓣	鋼材+強化尼龍布

主要外形尺寸 Main Dimensions

DN	50	65	80	100	125	150	200	250	300	350
L	180	200	260	300	350	400	500	600	700	800
H	185	210	245	280	335	400	495	600	715	820

DN	50	65	80	100	125	150	200	250	300	350
L	180	200	260	300	350	400	500	600	700	800
H	185	210	245	280	335	400	495	600	715	820

DN	50	65	80	100	125	150	200	250	300	350
L	180	200	260	300	350	400	500	600	700	800
H	185	210	245	280	335	400	495	600	715	820
