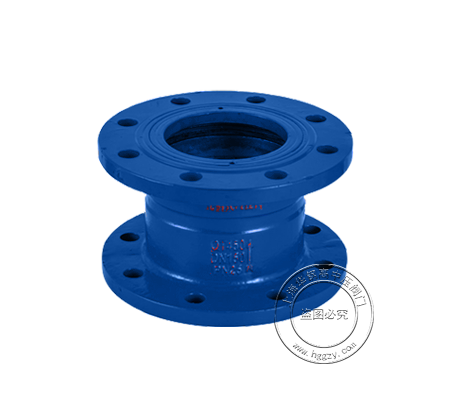

比例式減壓閥

產品簡介：

該系列比例減壓閥，是一種等比例減壓低流經介質壓力的調節閥，利用閥體內部活塞兩端不同的截面積產生的壓力差，改變閥后壓力，達到減壓目的。工作平穩，既能減動壓，又能減靜壓，減壓比例精準。參考比例有：2:1、3:1、4:1、3：2、5:2等

工作介質：水及氣體

工作溫度：0°C~80°C

主體材料：球墨鑄鐵

公稱壓力：1.0~1.6MPA

試驗標準：GB/T 13927 AP1598

詳細介紹
下載文檔

性能特點 Property and Features

1、結構簡單，選材優質。
2、性價比高、性能可靠。
3、減壓比例精準。
4、設計結構新穎，整體尺寸小，重量輕。

主要技術參數 Main Technical Parameters

公稱壓力	公稱通徑	適用溫度	適用介質	法蘭標準	試驗標準
1.0~1.6MPa	40~200mm	0~180°C	水、氣體	GB/T 17241.6 GB/T 9113	GB/T 13927 AP1598

主要零部件材料 Main Parts and Components

零件名稱	材料
閥體	鑄鐵、球墨鑄鐵、銅合金、不銹鋼
內件	不銹鋼或銅合金

主要外形尺寸 Main Dimensions

DN	40	50	65	80	100	125	150	200
L	78	85	102	122	140	160	178	230
