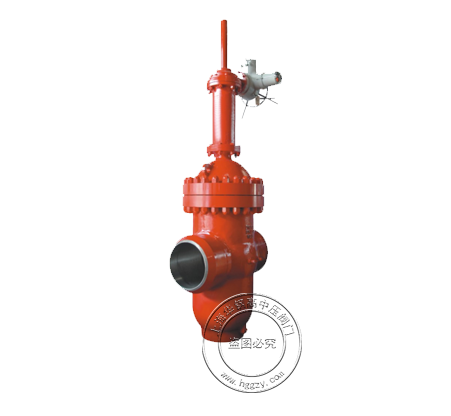

設計規(guī)范 Design Spec |
結構長度 Face To Face |
連接法蘭 Flange End |
試驗-檢驗 Test and Check |
壓力-溫度 Presure-Temp. |
產品標識 Marking |
|---|---|---|---|---|---|
| JB/T 5298 | JB/T 5298 | JB/T 79 | JB/ T 5298 | GB 9131 | GB/ T12220 |
| API 6D | API 6D | ANSI B 16.5 | API 6D | ANSI B 16.34 | MSS SP-25 |
| 殼體 |
壓力登記 Pressure Levels |
常溫下壓力試驗 | 適用溫度 | 適用介質 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 左密封 | 右密封 | 低壓密封 | “G”型 | “D”型 | 普通型 | 抗硫型 | 基本型 | ||||
| 公稱壓力 (MPa) |
1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29~250 | -46~121 | -29~121 | 含H2O和CO2 500Mg/m3的介質 |
石油、天然氣、水等 | |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | |||||||
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | |||||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | |||||||
| 磅級Lb | 150 | 3.1 | 2.3 | 2.3 | 0.6 | ||||||
| 300 | 7.6 | 5.52 | 5.52 | 0.6 | |||||||
|
零件名稱 Part Name |
零部件材料 Part Material | ||||
|---|---|---|---|---|---|
| JB/T 7298 | API 6D | ||||
| 閥門/閥蓋 | WCB | WC6 | A352-LCB | A351-CF8M | |
| 閘板 | 2Cr13+ENP | 20CrMoV+STL | ANSI 410+ENP | ANSI 316+ENP | |
| 閥桿 | 2Cr13 | 2Cr13 | A182-F6a | A182-F316S | |
| 閥座 | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE | |
| 填料 | NBR/FPM | 柔性石墨 | 聚四氟乙烯 | ||
| 墊片 | 18-8/柔性石墨/18-8/Flexible Graphite | ||||
| 螺栓 | 35 | 35CrMo | A193-B7M | A193-B8 | |
| 適用溫度 | -29~250°C | -29~550°C | -46~250°C | -40~200°C | |
| 適用介質 | 水、油品 | 蒸汽、油品 | 丙烷、乙烯 | 硝酸類 | |
