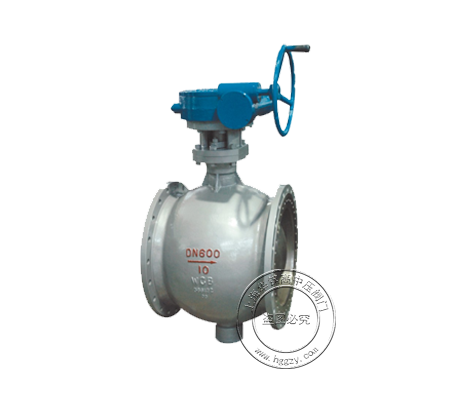

偏心半球閥

產品簡介:


設計與制造: GB12237

結構長度:GB12221

壓力-溫度:GB/T13927  JB/T9091

試驗-檢驗:GB9131

  • 詳細介紹
  • 下載文檔

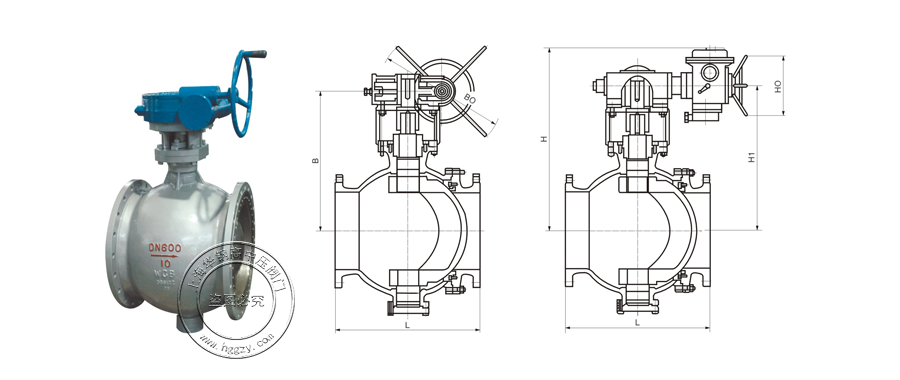

主要外形尺寸 Main Dimensions

偏心半球閥參數圖
規格 L D C d b N-O 手動 渦輪蝸桿傳動 電動
M M0 重量 B B0 驅動裝置 重量 H H1 H0 驅動裝置 重量
50 178 165 125 99 20 4-18 160 250 17 - - - - - - - - -
65 190 185 145 118 20 4-18 195 250 18 - - - - - - - - -
80 203 200 160 132 20 8-18 215 300 22 255 200 O型 30 454 359 190 Q60-1 100
100 229 220 180 156 22 8-18 250 300 30 290 300 A型 40 493 398 190 Q60-1 135
125 254 250 210 184 22 8-18 290 350 45 330 300 A型 65 574 424 400 Q120-1 192
150 267 285 240 211 24 8-22 295 400 53 350 300 A型 74 646 496 400 Q120-1 200
200 292 340 295 266 24 8-22 - - - 390 400 B型 100 678 528 400 Q120-1 225
250 394 395 350 319 26 12-22 - - - 515 400 B型 195 652 435 200 SMC-04/H0BC 360
300 419 445 400 370 26 12-22 - - - 545 600 C型 250 761 480 280 SMC-04/H1BC 415
350 550 505 460 429 26 16-22 - - - 590 600 C型 369 771 520 280 SMC-04/H0BC 435
400 600 565 515 480 26 16-26 - - - 625 600 C型 450 831 580 280 SMC-03/H2BC 542
450 650 615 565 530 28 20-26 - - - 660 600 D型 600 921 670 305 SMC-00/H3BC 672
500 700 670 620 582 28 20-26 - - - 685 800 D型 730 943 770 305 SMC-00/H3BC 892
600 800 780 725 682 30 20-30 - - - 732 800 D型 850 1123 850 305 SMC-00/H4BC 995

?
