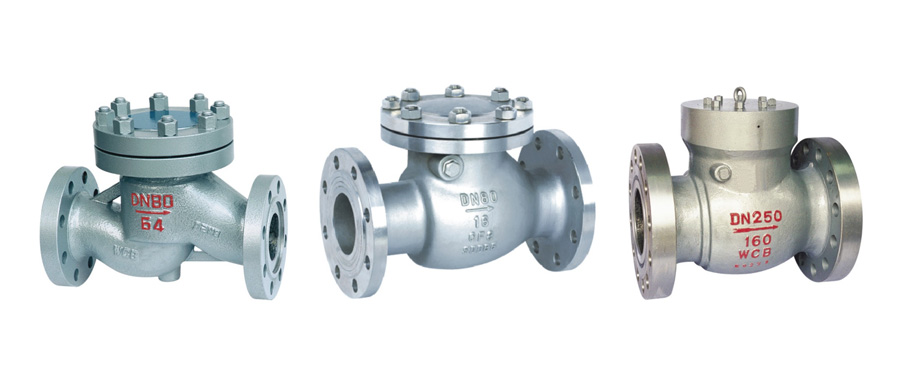

升降式止回閥

產品簡介：

設計與制造: GB12236 GB12235

結構長度：GB12221

法蘭尺寸：GB9113 JB79

壓力-溫度：GB/T13927 JB/T9092

試驗-檢驗：GB9131

詳細介紹
下載文檔

執行標準 Adminster Standard

種類
Type 設計規范
Design Spec 結構長度
Face To Face 連接法蘭
Flange End 試驗-檢驗
Test and Check 壓力-溫度
Presure-Temp.

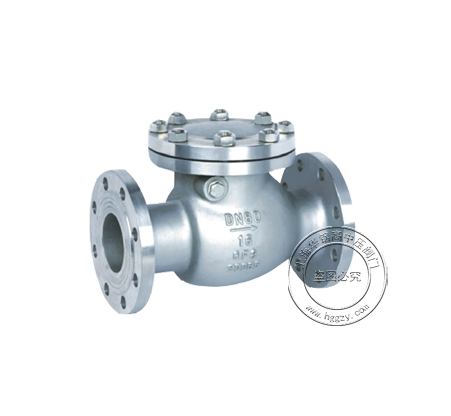

旋啟式止回閥 GB12236 GB12221 GB9113
JB79 GB9131 GB/T13927
JB/T9092

升降式止回閥 GB12235

種類 Type	設計規范 Design Spec	結構長度 Face To Face	連接法蘭 Flange End	試驗-檢驗 Test and Check	壓力-溫度 Presure-Temp.
旋啟式止回閥	GB12236	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092
升降式止回閥	GB12235

壓力試驗 Pressure Test

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.6	2.5	4.0	6.4	10.0	16.0
氣密封試驗	0.4-0.7

主要零件材料及性能 Main Part MAterials and Property

體蓋板	導向套	銷軸	墊片	密封面	適用溫度°C	適用介質
WCB	WCB	13Cr STL 本體材料尼龍	增強型柔性石墨 1Cr13/柔性石墨不銹鋼/耐酸石棉 PTFE 齒型墊片	13Cr STL 本體材料尼龍	≤425	水、蒸汽、油品
WC6	WC6				≤540
WC9	WC9				≤570
ZGCr5Mo					≤550
ZG1Cr18Ni9Ti		1Cr18Ni9Ti			≤200	銷酸類
ZG1Cr18Ni12Mo2Ti		1Cr18Ni12MoTi			≤200	醋酸類

主要外形尺寸 Main Dimensions
