閥門行業中化工閥門部分最為重要，也是標準頗為嚴苛，尤其是鋼制閥門的法蘭標準一直困擾很多同僚。華鋼閥門作為多年的閘閥廠家，今天將為大家從焊接閥門結構以及法蘭標準體系的起源，規格尺寸進行講解。


一、閘閥廠家鋼制閥門的法蘭標準

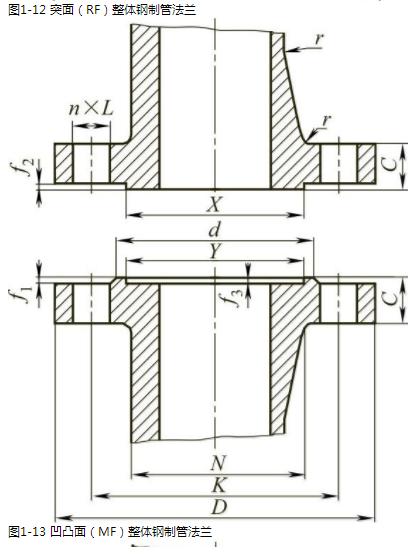

(1)GB/T 9113-2010《整體鋼制管法蘭》國家標準

表1-94焊接端閥門結構長度公差 單位:mm

閘閥的管法蘭標準參數繁多，特別是我國的管法蘭標準體系比較復雜,早年有機械工業標準《管路法三標準》(JB75-86-59),這套標準是原第一機械工業部參照前蘇聯ROCT標準制定的，1994年進行了修訂，這套標準在我國工業發展的起步階段起到了重要作用。隨著工業的發展和技術進步，以及引進國外先進技術，國外法蘭標準伴隨引進設備進入中國，特別是大型石油化工成套發電設備及核電站設備的引進，原有的機械工業標準(JB75~86)已大型火力發電設備及核電站設備的引進,原有的機械工業標性(JB75~86)已經不能適應工業發展的需要，在20世紀90年代化工行業標準(HGJ44~76-91)系列標準出現，后經修訂，成為目前使用的HG20592~20635-2009(鋼制管法蘭、墊片、緊固件)系列標準，這套標準的特點是：將歐洲體系和美洲體系分為兩大類，分別制定了相應法蘭尺寸、技術條件、壓力-溫度等級、焊接接頭和坡口尺寸，以及配套使用的墊片、緊固件標準，除此以外，還制定了(鋼制管法蘭、墊片、緊固件選配規定)，美洲體系中編入屬于(大直徑鋼制管法蘭)的內容。

隨后石油化工行業標準的出現，現行的SH 3406-1996(石油化工鋼制管法蘭)是在SH 3408-1992標準上修訂的，它的特點是：鋼管外徑采取與英制尺寸相近并圓整為整數的單一尺寸系列，法蘭尺寸和壓力登記為單一的美洲體系：包括大直徑法蘭的內容，相對國標和化工行業標準，石化行業標準中法蘭類型較少，體系單一。

現行的國家法蘭標準GB/T 9113-2010《整體鋼制管法蘭》是參照ISO 7005-1:1992年版修訂的，綜合國內使用情況，對原GB/T 9113.1~9113.4-2000《整體鋼制管法蘭》做了較大調整和擴充能和國際法蘭標準接軌，這些法蘭尺寸均與歐洲和美洲相應壓力等級的法蘭尺寸互換，為我國法蘭標準走向世界樹立了一個里程碑，為了節約篇幅，本節列出了常用的GB/T 9113-2010的法蘭尺寸。
