繼上次分享關于 “電動閥門執行器使用要求”以后，小編收到了2條信息投遞，大多是關于電動閥執行器開關角度如何調整，那接下來我們將為大家就執行器當中電位限位的調整、以及開度型、智能型、機械限位又是如何操作進行講解。


1、 電位限位的調整

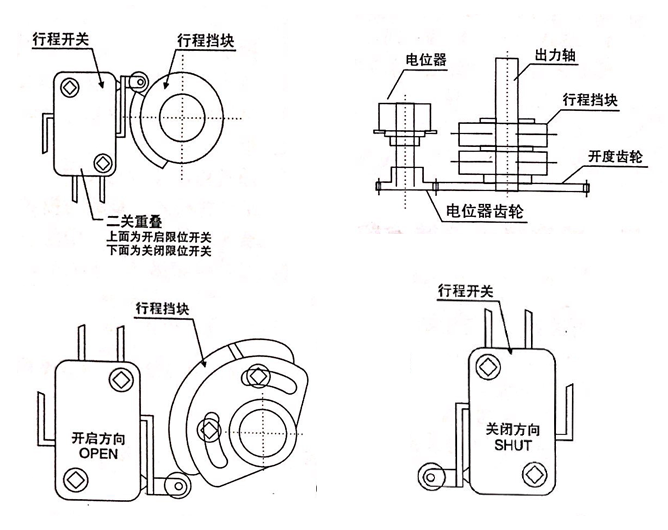

松開形成擋塊的螺釘，用螺絲刀輕敲行程擋塊，即可調整行程擋塊的角度，從而改變電位限位的開度角度。最后，切實緊固好行程擋塊的螺釘。5、10、的行程擋塊和行程開關布局圖

25/50/100/200行程擋塊和行程開關布局圖




2、 電位器的調整(開度型、智能型)

a. 電位器的電阻值為1千歐、5千歐。

b. 用手柄轉動閥門到全閉位置。

c. 松開電位器，轉動電位器齒輪，用萬能表測量4-5接線端子間的電阻值，使得4-5的電阻值到5歐以下，緊固電位器固定螺釘。(如果是智能型的七線接插件連接時請測量隊RV和RS兩插孔的電阻值)

注意：手動操作時，不能過分超出全開，全關的極限值位置，轉角過大，會導致其部件的損壞。

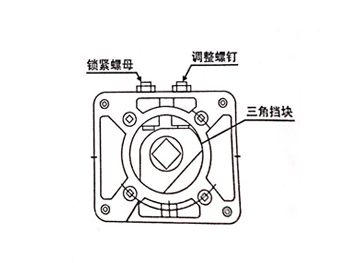

3、 機械限位的調整

a、 用手柄轉動到全開位置

b、 松開鎖緊螺母，旋轉調整螺釘，使之與機械擋塊接觸，然后，反方向旋轉螺釘半圈，鎖緊螺母。

c、 同樣方法，可進行全閉位置的機械擋塊的調整。




以上就是關于電動閥門的開關角度調整相關知識，總體言之，分清電位器的規格型號，種類。切記不能過分超出開關的極限位置，按照準則操作即可。如果在選型方面有其他問題可以關注上海閥門廠家——華鋼閥門的微信公眾號進行了解。
