球閥是閥門中的一大分支，小通徑的銅球閥使用特別廣泛，大通徑的法蘭球閥同樣受用廣泛，上海閥門廠家—華鋼閥門廠家將為您介紹球閥結構，球閥性能，球閥原理，以及球閥分類和部分球閥產品，幫助您更好的進行球閥選型。

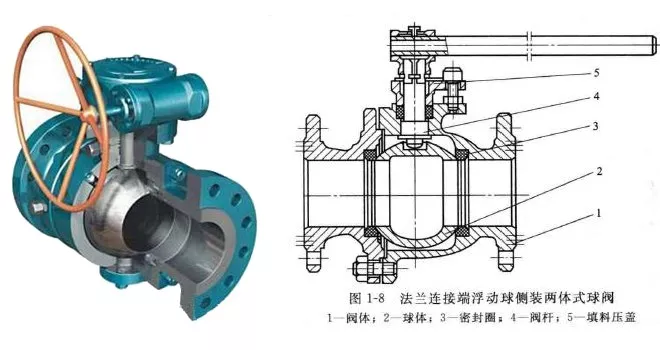

球閥是旋塞閥的改進演變，屬于同一類型，它的關閉件是球體而不是旋塞。球體繞閥體中心線作90度旋轉，可啟閉閥門。球閥主要起切斷、分配和改變介質流動方向的作用，設計成V型開口的球閥還可以做調節流量用。球閥的結構解剖圖如圖所示。
球閥具備旋塞閥的優點，同時克服了它的缺點，比如啟閉力矩小，密封性能好。
(1).按球體結構型式分類：浮動球式、固定球式。
(2).按球閥流通型式分類：直通式、三通式、四通式、五通式。
(3).按閥體裝配形式分類：一體式、二體式、三體式、上裝式。
(4).按閥體流道直徑分類：全通徑式、縮徑式。
①球閥性能出色，擁有流體阻力小(全通徑流道閥體阻力系數幾乎與管道相同、不會造成壓力損失)。
③密封可靠(尤其是閥座密封面采用非金屬材料時)
⑤維修方便，閥座密封圈一般都是活動的，拆換方便，如果采用上裝式結構，可在線更換。
⑦球體在啟閉時是旋轉擦拭的過程，所以多數結構的球閥可以用于帶懸浮固體顆粒的介質，選用合適的耐磨的閥座密封材料，也可用于粉狀介質。
⑨全通徑球閥全開式易于清掃球通過清掃管線，在石油，天然氣管道中廣泛使用。
浮動球可以自由地在閥座中浮動，因此具有結構簡單，重量輕等優點，但是必須要有足夠的輕度來承受高的密封比壓、以及操作扭矩大、不適用高壓及大口徑閥門。
(2).固定球的幾種結構型式和性能如圖所示。
②出口端密封：如果進口端密封失敗可以使用出口端密封從而提高閥門密封可靠性，減小球體支撐軸的載荷，適用于高壓工況，但是流通截面積減少且關閉時內腔都處于介質壓力作用下。
④油封式：在密封面間壓注特制的潤滑油，形成一層油膜，增強密封性能且減小扭矩摩擦。但是結構復雜。
⑥偏心半球閥(V型球閥)：有側裝和上裝兩種，可以具有調節流量的作用，密封可靠壽命長而且通用性強，截?cái)嘈涂梢匀〈l閥、截止閥，調節型可以取代調節閥和控制閥。但是受結構限制，壓力和通徑不宜過大。

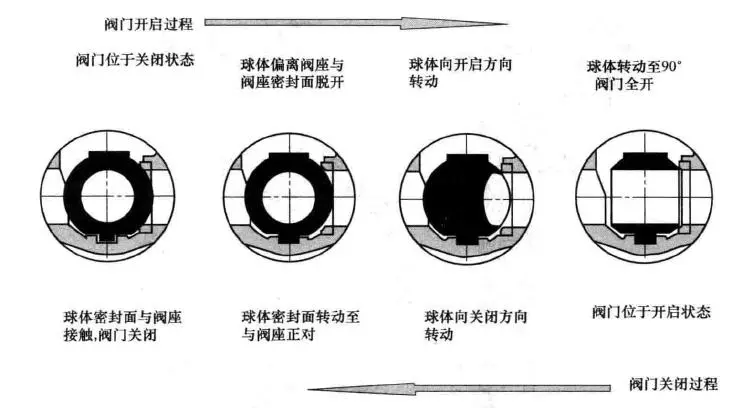

(3).軌道式無摩擦球閥的工作原理如圖所示：
全通徑式流道接近管道，流體壓力損失小，且便于清掃球清掃。

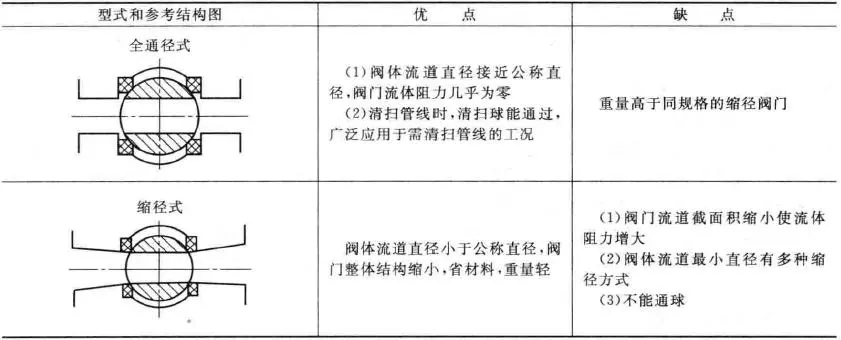

【全通徑與縮徑比較圖】球閥是閥門中的一大分支，小通徑的銅球閥使用特別廣泛，大通徑的法蘭球閥同樣受用廣泛，本文介紹球閥結構，球閥性能，球閥原理，以及球閥分類和部分球閥產品，幫助您更好的進行球閥選型。
以上便是上海閥門廠家——華鋼閥門的多年的經驗所談，對于球閥的結構、特點、選型等，希望大家能有個全方面的了解，在選擇時認真考慮實際使用中的各種因素再做決定。當然，更多咨詢了解也可以關注我們的信息動態。
